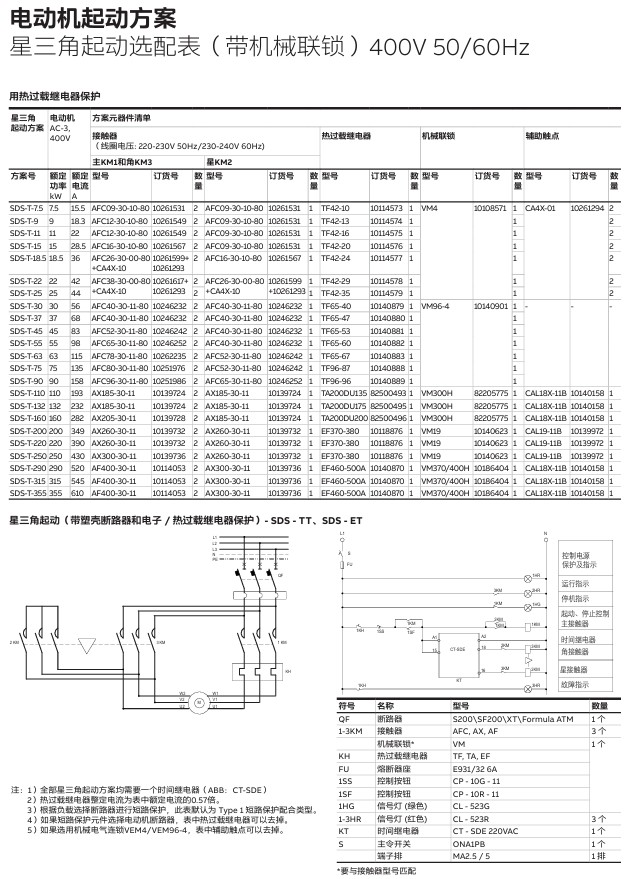

电动机起动方案 星三角起动选配表（带机械联锁）400V 50/60Hz

用热过载继电器保护

星三角 起动方案 电动机 AC-3, 400V 方案元器件清单 接触器 （线圈电压: 220-230V 50Hz/230-240V 60Hz) 热过载继电器机械联锁辅助触点

主KM1和角KM3星KM2

 方案号额定 功率 kW 额定 电流 A 型号订货号数 量 型号订货号数 量 型号订货号数 量 型号订货号数 量 型号订货号数 量

 SDS-T-7.5 7.5 15.5 AFC09-30-10-8010261531 2 AFC09-30-10-80 10261531 1 TF42-10 10114573 1 VM4 10108571 1 CA4X-01 102612942

SDS-T-9 9 18.3 AFC12-30-10-80 10261549 2 AFC09-30-10-80 10261531 1 TF42-13 10114574 1 1 2 SDS-T-11 11 22 AFC12-30-10-80 10261549 2 AFC09-30-10-80 10261531 1 TF42-16 10114575 1 1 2

 SDS-T-15 15 28.5 AFC16-30-10-8010261567 2 AFC09-30-10-80 10261531 1 TF42-20 10114576 1 1 2 SDS-T-18.5 18.5 36 AFC26-30-00-80 +CA4X-10 10261599+ 10261293 2 AFC16-30-10-80 10261567 1 TF42-24 10114577 1 1 2

SDS-T-22 22 42 AFC38-30-00-80 +CA4X-10 10261617+ 10261293 2 AFC26-30-00-80 +CA4X-10 10261599 +10261293 1 TF42-29 10114578 1 1 2 SDS-T-25 25 44 2 1 TF42-35 10114579 1 1 2

 SDS-T-30 30 56 AFC40-30-11-8010246232 2 AFC40-30-11-80 10246232 1 TF65-40 10140879 1 VM96-4 10140901 1-- SDS-T-37 37 68 AFC40-30-11-8010246232 2 AFC40-30-11-80 10246232 1 TF65-47 101408801 1 SDS-T-45 45 83 AFC52-30-11-80 10246242 2 AFC40-30-11-80 10246232 1 TF65-53 10140881 1 1 SDS-T-55 55 98 AFC65-30-11-8010246252 2 AFC40-30-11-80 10246232 1 TF65-60 10140882 1 1

SDS-T-63 63 115 AFC78-30-11-80 10262235 2 AFC52-30-11-80 10246242 1 TF65-67 10140883 1 1 SDS-T-75 75 135 AFC80-30-11-8010251976 2 AFC52-30-11-80 10246242 1 TF96-87 101408881 1

SDS-T-90 90 158 AFC96-30-11-8010251986 2 AFC65-30-11-80 10246252 1 TF96-96 101408891 1 SDS-T-110 110 193 AX185-30-11 10139724 2 AX185-30-11 10139724 1 TA200DU135825004931 VM300H 82205775 1 CAL18X-11B10140158 1 SDS-T-132 132 232 AX185-30-11 10139724 2 AX185-30-11 10139724 1 TA200DU175825004951 VM300H 82205775 1 CAL18X-11B10140158 1

SDS-T-160 160 282 AX205-30-11 10139728 2 AX185-30-11 10139724 1 TA200DU200825004961 VM300H 82205775 1 CAL18X-11B10140158 1 SDS-T-200 200 349 AX260-30-11 10139732 2 AX260-30-11 10139732 1 EF370-380 10118876 1 VM19 10140623 1 CAL19-11B 10139972 1 SDS-T-220 220 390 AX260-30-11 10139732 2 AX260-30-11 10139732 1 EF370-380 10118876 1 VM19 10140623 1 CAL19-11B 10139972 1

 SDS-T-250 250 430 AX300-30-11 10139736 2 AX260-30-11 10139732 1 EF370-380 10118876 1 VM19 10140623 1 CAL19-11B 10139972 1 SDS-T-290 290 520 AF400-30-11 10114053 2 AX300-30-11 10139736 1 EF460-500A10140870 1 VM370/400H101864041 CAL18X-11B10140158 1

SDS-T-315 315 545 AF400-30-11 10114053 2 AX300-30-11 10139736 1 EF460-500A10140870 1 VM370/400H101864041 CAL18X-11B10140158 1 SDS-T-355 355 610 AF400-30-11 10114053 2 AX300-30-11 10139736 1 EF460-500A10140870 1 VM370/400H101864041 CAL18X-11B10140158 1

星三角起动（带塑壳断路器和电子 / 热过载继电器保护）- SDS - TT、SDS - ET
